規格
|
|
描述
|
|
處理器系統
|
CPU
|
英特爾?Brodwell U系列賽揚CPU ,C-3215U雙核雙線程1.7G
|
|
CPU封裝
|
板載
|
|
前端總線
|
DMI
|
|
BIOS
|
系統BIOS: SPI? BIOS
|
|
內存
|
容量
|
8GB
|
|
類型
|
板貼4顆粒（8G)
|
|
視頻
|
顯示芯片
|
HD Graphics（支持4K顯示）
|
|
HDMI
|
標準接口+排針
|
|
VGA
|
標準接口+排針
|
|
LVDS1
|
排針(預留)
|
|
LVDS2
|
排針
|
|
顯示組合
|
VGA+HDMI+LVDS2支持三屏同步顯示和異顯
|
|
網絡
|
控制器
|
網絡1: RTL8111F千兆網卡
|
|
網絡2: RTL8111F千兆網卡
|
|
音頻
|
控制器
|
瑞昱HD ALC662音頻解碼(左右聲道+麥克風)+功放輸出（最大支持15W)
|
|
Super I/O
|
控制器
|
NTC6106 SIO
|
|
硬件監測
|
看門狗定時器
|
0-255秒,提供看門狗例程
|
|
溫度偵測
|
支持CPU/主板溫度偵測
|
|

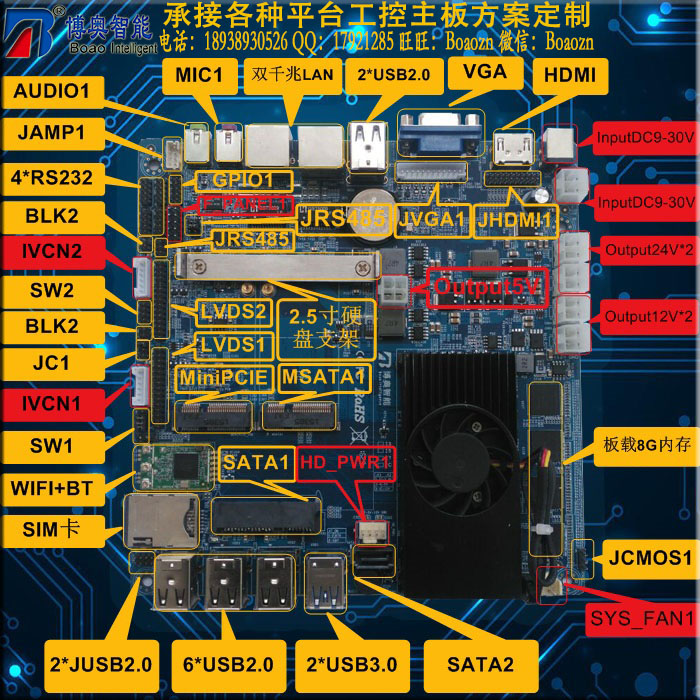

輸入/輸出接口
|
USB 3.0
|
2 x USB 3.0 PORT
|
|
USB 2.0
|
10個,兼容USB2.0 / 1.1
|
|
串口
|
Com1-COM4? 4個3線RS232 TX/RX/GND
|
|
COM5-COM6 2個RS485
|
|
GPIO
|
8位,提供例程,自由定義輸入/輸出,3.3V/5V@24mA電平
|
|
擴展總線
|
Mini-PCIe
|
1個半長/全長Mini-PCIe 1x插槽,支持PCIe和USB設備支持USB 3G/4G通訊模塊
|
|
3G、4G SIM卡槽，靠板邊（可彈式）
|
|
存儲
|
SATA
|
標準SATA接口，外加SATA HDD電源座子
|
|
7+15PIN筆記本SATA接口
|
2.5寸機械硬盤和2.5寸固態硬盤，配有硬盤支架
|
|
M-SATA
|
1個全長m-SATA? scoket（預留半長卡位）
|
|
電源
|
電源類型
|
DC9-30V輸入,4PIN+DC電源接口
|
|
輸出12V（2路5A/10A)? ,24V（2路5A/10A)? 5V(2路2A)(電源受控，開機后才有電，關機后沒電）
|
|
LED狀態燈
|
LED
|
HDD LED
|
|
POWER LED
|
|
復位
|
|
開關機按鍵
|
|
板載電源輸入指示燈
|
|
其他
|
WIFI+BT
|
板載BL-M7632MA1支持2G/5G WIFI+BT模塊
|
|
FAN
|
3PIN CPU FAN + SYS FAN
|
|
CMOS電池
|
座子形式
|
|
工作環境
|
工作溫度
|
-20°C ~ 60°C
|
|
存儲溫度
|
-40°C ~ 80°C
|
|
工作濕度
|
0% ~ 90%相對濕度,無凝露
|
|
存儲濕度
|
0% ~ 90%相對濕度,無凝露
|
|

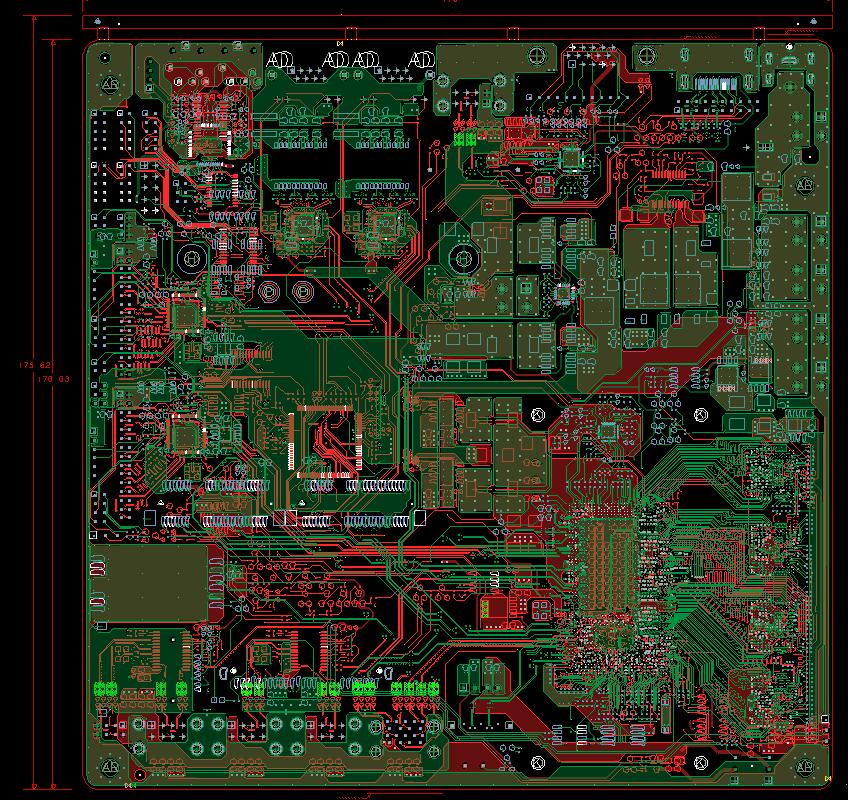

尺寸
|
170 x 170mm
|
